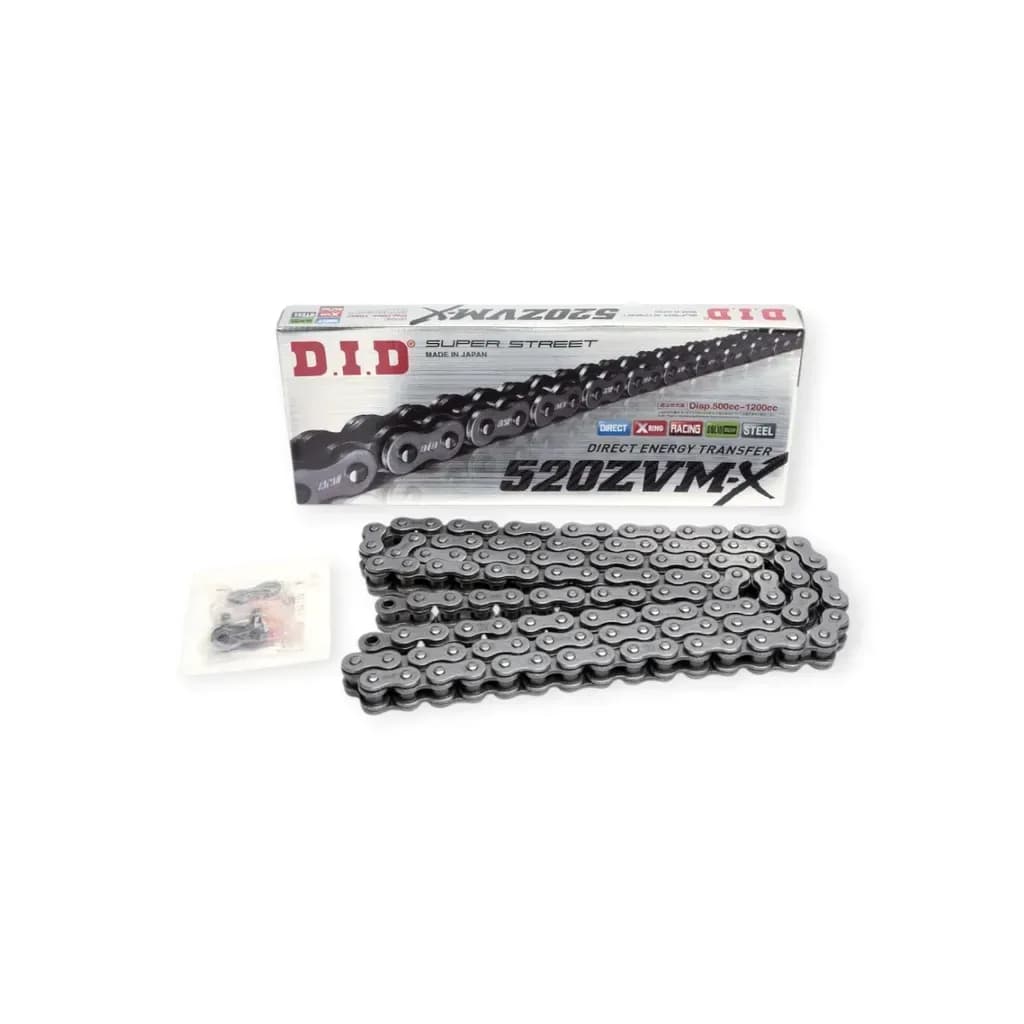

Sên mô tô DID 520ZVM-X 120 mắt X-Ring màu thép Nhật Bản

• Thương hiệu: DID (D.I.D), sản xuất tại Nhật Bản.

• Mã sản phẩm: 520ZVM-X-120ZB, dòng Super Street ZVM-X.

• Size sên: 520, chiều dài 120 mắt, màu thép (Steel).

• Công nghệ phốt X-Ring giúp giữ chất bôi trơn và hạn chế ma sát tại các khớp sên.

• Khóa sên: dạng tán đầu chốt (Rivet Joint).

• Độ bền kéo: 38.9 kN. Khối lượng: 1.63 kg/100 mắt.

• Ứng dụng: mô tô phân khối lớn sử dụng sên tải chuẩn 520, cần đối chiếu số mắt và cấu hình truyền động trước khi lắp đặt.

SÊN MÔ TÔ DID 520ZVM-X 120 MẮT X-RING MÀU THÉP
Sên mô tô DID 520ZVM-X-120ZB là dòng xích tải Super Street của DID Nhật Bản, được thiết kế cho hệ thống truyền động nhông sên dĩa trên mô tô phân khối lớn. Sản phẩm sử dụng phốt X-Ring, có khả năng chịu tải cao và được phát triển cho những động cơ có mô-men xoắn lớn.
Phiên bản này có kích thước sên 520, chiều dài 120 mắt, màu thép tự nhiên và sử dụng khóa nối dạng tán đầu chốt. Đây là sên tải riêng lẻ, không phải bộ nhông sên dĩa hoàn chỉnh.
THÔNG TIN SẢN PHẨM

• Thương hiệu: DID (D.I.D).

• Nhà sản xuất: Daido Kogyo Co., Ltd.

• Xuất xứ: Nhật Bản (Made in Japan).

• Mã sản phẩm: 520ZVM-X-120ZB.

• Dòng sản phẩm: ZVM-X Super Street.

• Loại phụ tùng: Sên tải mô tô, xích truyền động bánh sau.

• Vị trí sử dụng: Hệ thống truyền động thứ cấp, kết nối nhông trước với dĩa sau.

• Màu sắc: Steel, màu thép tự nhiên.

• Công nghệ phốt: DID X-Ring.

• Kiểu khóa sên: Khóa tán đầu chốt (Rivet Joint).

THÔNG SỐ NHÔNG / SÊN / DĨA

• Size sên: 520.

• Số mắt sên: 120 mắt.

• Bước sên (Pitch): 15.875 mm.

• Chiều rộng lòng trong (Inner Width): 6.35 mm.

• Đường kính con lăn (Roller Diameter): 10.22 mm.

• Độ dày má sên trong: 2.2 mm.

• Độ dày má sên ngoài: 2.2 mm.

• Độ bền kéo (Tensile Strength): 38.9 kN.

• Trọng lượng: 1.63 kg/100 mắt.

• Loại phốt: X-Ring.

• Phạm vi dung tích động cơ được DID công bố cho dòng 520ZVM-X: 500cc–1200cc.

ĐẶC ĐIỂM VÀ CÔNG DỤNG

Phốt X-Ring:
Thiết kế phốt với bốn điểm tiếp xúc giúp duy trì chất bôi trơn bên trong các khớp sên, hạn chế bụi bẩn xâm nhập và giảm ma sát trong quá trình vận hành.

Kết cấu chịu tải:
Dòng ZVM-X được phát triển để tăng độ cứng vững và hạn chế biến dạng của sên khi truyền lực từ động cơ đến bánh sau.

Công nghệ Direct Energy Transfer:
Tối ưu đặc tính truyền lực của sên khi chịu tải, phù hợp với yêu cầu vận hành của mô tô có công suất và mô-men xoắn lớn.

Kết cấu Solid Bushing:
Thiết kế bạc lót liền giúp duy trì độ ổn định của các khớp sên trong quá trình truyền động.

Khóa sên dạng tán:
Sử dụng phương pháp tán đầu chốt để cố định mắt nối. Việc lắp đặt cần có dụng cụ phù hợp và tuân thủ thông số kỹ thuật của DID.
DÒNG XE TƯƠNG THÍCH
Sên DID 520ZVM-X được thiết kế cho mô tô sử dụng hệ thống truyền động xích tải chuẩn 520, trong phạm vi tải trọng và dung tích động cơ phù hợp.
Một số dòng xe có phiên bản sử dụng sên chuẩn 520 gồm:

• Honda CB500F.

• Honda CB500X.

• Honda CBR500R.

Các dòng xe trên có thể sử dụng số mắt sên nguyên bản khác 120 mắt. Vì vậy, phiên bản 120 mắt cần được đối chiếu và điều chỉnh chiều dài phù hợp trước khi lắp đặt. Việc cùng sử dụng size 520 không đồng nghĩa mọi phiên bản đều tương thích trực tiếp.
Đối với những mẫu mô tô khác hoặc xe đã thay đổi cấu hình nhông sên dĩa, cần kiểm tra thông số truyền động thực tế và khả năng tương thích của sên trước khi lựa chọn.
LƯU Ý KHI CHỌN SIZE SÊN VÀ SỐ RĂNG

• Kiểm tra size sên tiêu chuẩn của xe. Sên 520 phải được sử dụng với nhông trước và dĩa sau có quy cách tương ứng.

• Đối chiếu số mắt sên nguyên bản với chiều dài 120 mắt của sản phẩm. Không mặc định sên 120 mắt phù hợp trực tiếp với mọi xe sử dụng size 520.

• Kiểm tra số răng nhông trước, dĩa sau và cấu hình truyền động hiện tại, đặc biệt với xe đã thay đổi tỷ số truyền hoặc chiều dài gắp.

• Sử dụng đúng loại khóa nối tương thích với dòng DID 520ZVM-X. Không thay thế bằng khóa của dòng sên khác khi chưa xác nhận khả năng tương thích.

• Khóa sên dạng tán cần được lắp đặt bằng dụng cụ chuyên dụng. Nên để kỹ thuật viên có kinh nghiệm thực hiện và kiểm tra sau khi lắp.

• Vệ sinh và bôi trơn bằng sản phẩm phù hợp với sên có phốt X-Ring để duy trì khả năng hoạt động của các khớp sên.
