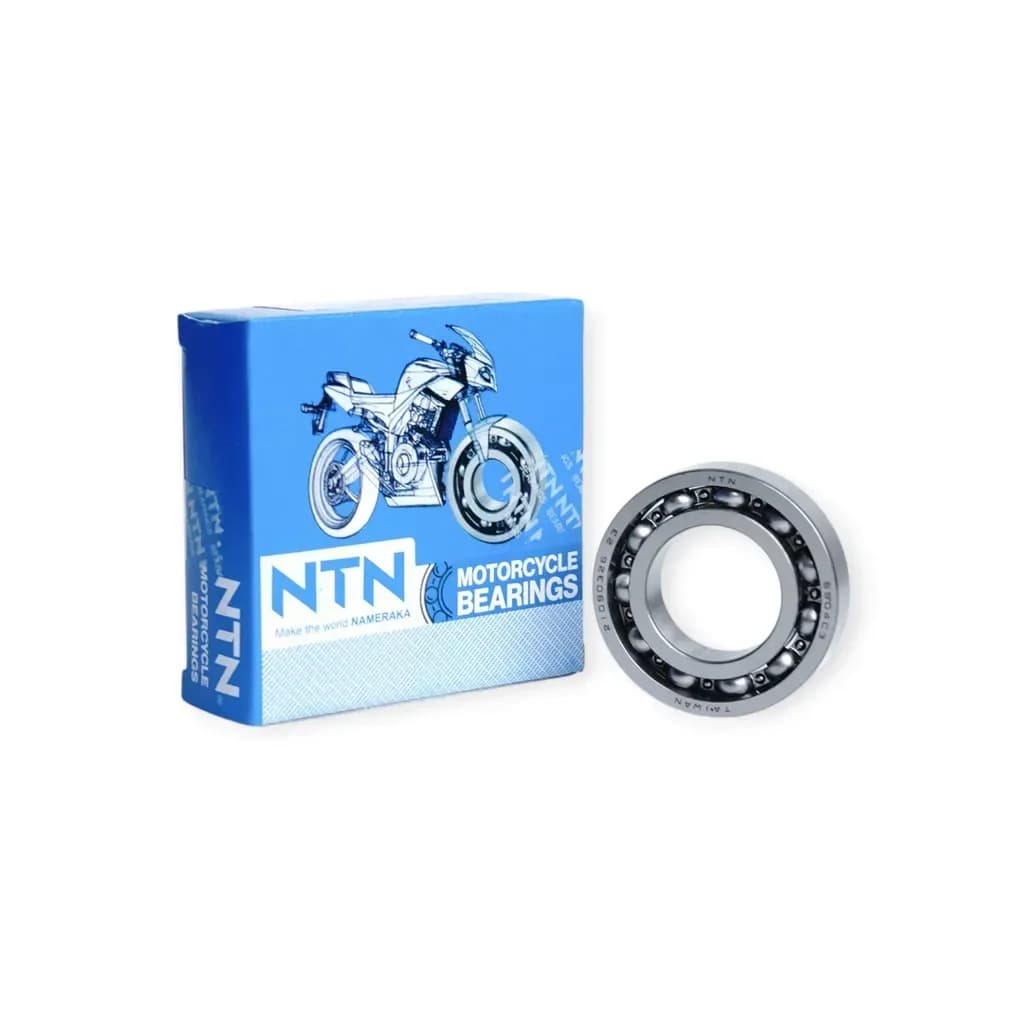

Bạc đạn trục cam NTN 6904C3 Wave Alpha 110, Wave RSX, Blade 110

• Thương hiệu: NTN, sản xuất tại Đài Loan (Taiwan).

• Mã bạc đạn: 6904C3.

• Kích thước: 20x37x9 mm.

• Loại: Vòng bi cầu rãnh sâu một dãy, thiết kế hở không nắp chắn.

• Độ hở trong: C3, lớn hơn độ hở tiêu chuẩn.

• Vị trí sử dụng: Trục cam (cốt cam) động cơ xe máy.

• Ứng dụng: Honda Wave Alpha 110, Wave RSX 110 và Blade 110 có cấu hình trục cam phù hợp.

BẠC ĐẠN TRỤC CAM NTN 6904C3
Bạc đạn trục cam NTN 6904C3 là vòng bi cầu rãnh sâu một dãy, thuộc dòng bạc đạn mỏng 6900 Series. Sản phẩm có kích thước 20x37x9 mm, thiết kế hở và độ hở trong C3, được sử dụng tại những vị trí trục cam có thông số lắp ghép tương ứng.
Đối với xe máy, bạc đạn 6904C3 được sử dụng trong một số cấu hình trục cam Honda Wave Alpha 110, Wave RSX 110 và Blade 110. Đây là chi tiết có nhiệm vụ đỡ, định vị và hỗ trợ trục cam quay trong quá trình động cơ hoạt động.
MÃ BẠC ĐẠN VÀ THÔNG SỐ

• Thương hiệu: NTN.

• Mã bạc đạn: 6904C3.

• Loại: Vòng bi cầu rãnh sâu một dãy (Deep Groove Ball Bearing).

• Dòng sản phẩm: 6900 Series.

• Đường kính trong (d): 20 mm.

• Đường kính ngoài (D): 37 mm.

• Chiều rộng (B): 9 mm.

• Kích thước tổng thể: 20x37x9 mm.

• Độ hở trong: C3.

• Kiểu thiết kế: Dạng hở (Open Type), không có nắp chắn hoặc phớt cao su.

• Xuất xứ: Đài Loan (Taiwan).

GIẢI THÍCH KÝ HIỆU 6904C3

• 6904: Mã vòng bi thuộc dòng 6900, có kết cấu mỏng, đường kính trong 20 mm và đường kính ngoài 37 mm.

• C3: Cấp độ hở trong lớn hơn mức tiêu chuẩn, cho phép vòng bi có khoảng hở phù hợp với những điều kiện lắp ghép và vận hành yêu cầu độ hở C3.

• Thiết kế hở: Không trang bị nắp chắn kim loại hoặc phớt cao su ở hai mặt vòng bi, cho phép chất bôi trơn tiếp cận trực tiếp các bộ phận bên trong.

Hậu tố C3 là thông số kỹ thuật quan trọng. Bạc đạn 6904C3 không được mặc nhiên thay thế bằng 6904 có độ hở tiêu chuẩn hoặc các phiên bản có hậu tố khác nếu chưa xác nhận yêu cầu kỹ thuật của vị trí lắp.
VỊ TRÍ SỬ DỤNG
Bạc đạn NTN 6904C3 được sử dụng tại vị trí đỡ trục cam trong những cụm động cơ có thiết kế phù hợp.
Chức năng chính:

• Đỡ và định vị trục cam trong quá trình quay.

• Hỗ trợ chuyển động quay của trục cam với ma sát lăn.

• Tiếp nhận tải trọng trong phạm vi thiết kế của vòng bi.

• Kết cấu dạng hở cho phép tiếp nhận chất bôi trơn tại những vị trí lắp có hệ thống bôi trơn thích hợp.

Trong một số cấu hình trục cam Honda 110cc, bạc đạn 6904C3 được sử dụng cùng bạc đạn mã 6001JRXC3 tại cụm trục cam. Đây là hai mã bạc đạn riêng biệt và cần đối chiếu đúng từng vị trí trước khi thay thế.
DÒNG XE TƯƠNG THÍCH
Bạc đạn trục cam NTN 6904C3 có ứng dụng trên một số cấu hình động cơ của các dòng xe Honda sau:

• Honda Wave Alpha 110.

• Honda Wave RSX 110.

• Honda Wave Blade 110.

Khả năng tương thích phụ thuộc vào thiết kế trục cam, đời xe và phiên bản động cơ. Không phải tất cả các đời xe cùng tên đều sử dụng chung một cấu hình bạc đạn.
Sản phẩm có thể còn phù hợp với một số hãng xe, model hoặc đời xe khác. Vui lòng liên hệ Chuẩn Phụ Tùng và cung cấp hãng xe, model, năm sản xuất hoặc mã phụ tùng để được hỗ trợ đối chiếu chính xác.
LƯU Ý KHI ĐỐI CHIẾU BẠC ĐẠN

• Kiểm tra đầy đủ mã 6904C3, bao gồm hậu tố C3, thay vì chỉ đối chiếu mã cơ bản 6904.

• Đối chiếu kích thước 20x37x9 mm với bạc đạn đang sử dụng.

• Xác nhận vị trí lắp trên trục cam, tránh nhầm với bạc đạn có cùng kích thước tại các cụm chi tiết khác.

• Kiểm tra yêu cầu về độ hở trong và kiểu bạc đạn hở trước khi thay thế.

• Với các dòng Honda Wave Alpha 110, Wave RSX 110 và Blade 110, cần xác nhận đời xe và cấu hình cụm trục cam.

• Nếu thay đồng thời hai bạc đạn trục cam, cần đối chiếu riêng mã 6904C3 và 6001JRXC3. Không mặc nhiên coi hai mã này là một bộ đi kèm sản phẩm.
