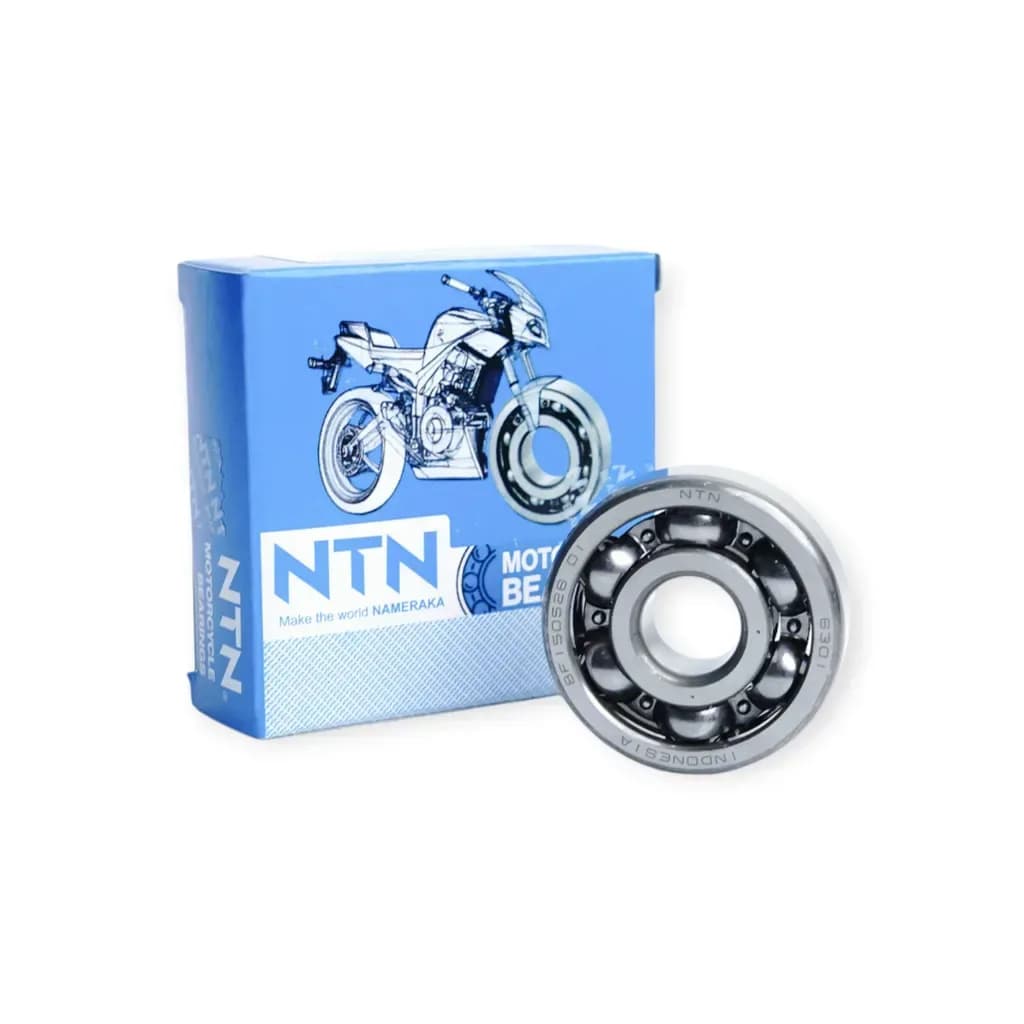

Bạc đạn tạ phụ NTN 6301U2XZ Winner, Sonic 150R, CB150R

• Thương hiệu: NTN, sản xuất tại Indonesia.

• Mã bạc đạn: 6301U2XZ.

• Kích thước: 12x37x12 mm.

• Chủng loại: Vòng bi cầu rãnh sâu một dãy, dạng trần, không có nắp chắn bụi.

• Vị trí sử dụng: Bạc đạn đỡ trục tạ phụ bên phải động cơ.

• Dòng xe: Honda Winner 150, Winner X, Winner R, Sonic 150R và CB150R.

• Quy cách: 1 bạc đạn. Khi thay theo cặp tạ phụ, cần đối chiếu thêm mã 6201U2XZ ở bên trái.

BẠC ĐẠN TẠ PHỤ NTN 6301U2XZ CHO HONDA WINNER, SONIC 150R, CB150R
Bạc đạn NTN 6301U2XZ là vòng bi cầu rãnh sâu một dãy, được sử dụng tại vị trí đỡ trục tạ phụ bên phải trong động cơ của một số dòng xe côn tay Honda. Sản phẩm có kích thước 12x37x12 mm, thiết kế dạng trần phù hợp với vị trí được bôi trơn bằng dầu động cơ.
Vòng bi có nhiệm vụ đỡ trục tạ phụ, duy trì chuyển động quay ổn định và giảm ma sát giữa các chi tiết trong quá trình động cơ hoạt động.
MÃ BẠC ĐẠN VÀ THÔNG SỐ

• Thương hiệu: NTN.

• Mã bạc đạn: 6301U2XZ.

• Xuất xứ: Indonesia.

• Chủng loại: Vòng bi cầu rãnh sâu một dãy.

• Đường kính trong: 12 mm.

• Đường kính ngoài: 37 mm.

• Bề dày: 12 mm.

• Kích thước tổng thể: 12x37x12 mm.

• Kiểu cấu tạo: Vòng bi dạng trần, không có nắp chắn bụi hoặc nắp bít.

• Mã Honda tham chiếu để đối chiếu: 96100-63010-00, 96140-63010-00, 96150-63010-10 và 91009-GJE-901.

• Quy cách: 1 bạc đạn NTN 6301U2XZ.

Các mã Honda tham chiếu cần được kiểm tra với danh mục phụ tùng của từng dòng xe trước khi xác nhận khả năng thay thế tương đương.
VỊ TRÍ SỬ DỤNG
Bạc đạn 6301U2XZ được sử dụng tại vị trí đỡ trục tạ phụ bên phải động cơ trên những dòng xe Honda tương thích.
Trục tạ phụ, còn gọi là trục cân bằng hoặc balancer shaft, thuộc hệ thống cân bằng động cơ. Bộ phận này có chức năng hỗ trợ giảm rung động phát sinh trong quá trình động cơ hoạt động.
Bạc đạn đảm nhận các chức năng chính:

• Đỡ trục tạ phụ và hỗ trợ duy trì vị trí quay của trục.

• Giảm ma sát tại vị trí đỡ trục khi động cơ vận hành.

• Chịu tải hướng kính phát sinh trong quá trình trục quay.

• Hỗ trợ trục tạ phụ hoạt động ổn định trong điều kiện được bôi trơn phù hợp.

Thiết kế vòng bi dạng trần cho phép dầu động cơ tiếp cận trực tiếp các chi tiết lăn tại vị trí lắp đặt.
DÒNG XE TƯƠNG THÍCH
Bạc đạn tạ phụ NTN 6301U2XZ có ứng dụng trên các dòng xe Honda sau:

• Honda Winner 150.

• Honda Winner X.

• Honda Winner R.

• Honda Sonic 150R.

• Honda CB150R.

Đối với các dòng động cơ DOHC 150cc tương ứng, cụm trục tạ phụ sử dụng hai mã bạc đạn cần phân biệt:

• Bên trái: Bạc đạn 6201U2XZ.

• Bên phải: Bạc đạn 6301U2XZ.

Khả năng tương thích và cách bố trí bạc đạn có thể thay đổi theo đời xe, phiên bản hoặc mã động cơ. Cần đối chiếu sơ đồ phụ tùng và mã bạc đạn thực tế trước khi thay thế.
LƯU Ý KHI ĐỐI CHIẾU BẠC ĐẠN

• Kiểm tra đầy đủ mã NTN 6301U2XZ, bao gồm hậu tố U2XZ. Không lựa chọn bạc đạn khác chỉ dựa trên mã cơ bản 6301.

• Đối chiếu kích thước 12x37x12 mm với bạc đạn cần thay thế.

• Phân biệt vị trí lắp bên trái và bên phải của trục tạ phụ. Hai mã 6201U2XZ và 6301U2XZ không được mặc định sử dụng thay thế cho nhau.

• Kiểm tra kiểu vòng bi dạng trần, yêu cầu bôi trơn và mã phụ tùng tương ứng với động cơ.

• Khi tra cứu bằng mã Honda, cần xác nhận mã đó thuộc đúng vị trí và phiên bản xe đang sửa chữa.

Khách hàng có thể cung cấp hãng xe, model, năm sản xuất, mã động cơ hoặc mã bạc đạn đang sử dụng để Chuẩn Phụ Tùng hỗ trợ đối chiếu trước khi đặt hàng.
MUA LẺ VÀ SỈ TẠI CHUẨN PHỤ TÙNG
Chuẩn Phụ Tùng cung cấp bạc đạn NTN 6301U2XZ bán lẻ và sỉ cho khách hàng, cửa hàng phụ tùng, tiệm sửa xe và đại lý.
