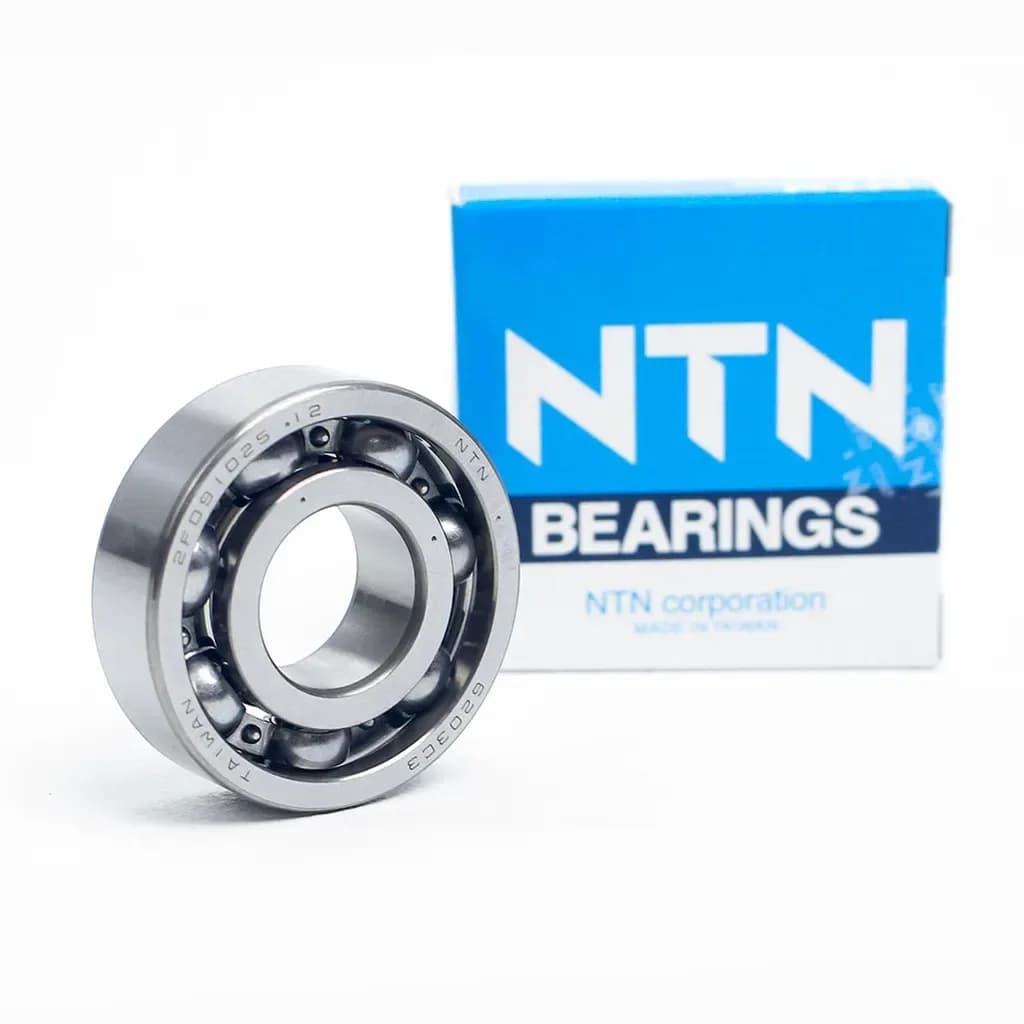

Bạc đạn NTN 6203C3 trục láp, hộp số Winner, SH Ý 17x40x12 mm

• Thương hiệu: NTN, xuất xứ Taiwan. • Mã bạc đạn: 6203C3, mã tham chiếu: 91006-K56. • Kích thước: 17x40x12 mm, tương ứng đường kính trong, đường kính ngoài và độ dày. • Kiểu bạc đạn: vòng bi cầu rãnh sâu, không bít, độ hở C3. • Vị trí ứng dụng: trục láp hoặc hộp số, tùy cấu tạo từng dòng xe. • Dòng xe tham khảo: Honda Winner, SH Ý, Yamaha Nouvo, Nozza và SYM Attila. Cần đối chiếu mã bạc đạn theo từng xe. • Quy cách đóng gói: 1 cái/hộp, bạc đạn được bọc trong túi nilon kín có dầu chống gỉ.

BẠC ĐẠN TRỤC LÁP, HỘP SỐ NTN 6203C3
Bạc đạn NTN 6203C3 là vòng bi cầu rãnh sâu, kích thước 17x40x12 mm, thiết kế không bít với cấp khe hở trong C3. Sản phẩm được sử dụng tại những vị trí truyền động có yêu cầu tương ứng về kích thước, kiểu vòng bi và độ hở, bao gồm một số ứng dụng trục láp hoặc hộp số xe máy. Đây là mã bạc đạn được tìm kiếm khi bảo dưỡng, sửa chữa hệ thống truyền động trên các dòng xe như Honda Winner, SH Ý, Yamaha Nouvo, Nozza và SYM Attila. Vị trí lắp đặt và khả năng tương thích cần được xác nhận theo cấu tạo của từng xe.
MÃ BẠC ĐẠN VÀ THÔNG SỐ

• Thương hiệu: NTN. • Mã bạc đạn: 6203C3. • Mã tham chiếu: 91006-K56. • Loại: Bạc đạn cầu rãnh sâu một dãy. • Đường kính trong: 17 mm. • Đường kính ngoài: 40 mm. • Độ dày: 12 mm. • Kích thước tổng thể: 17x40x12 mm. • Cấp khe hở trong: C3. • Kiểu che chắn: Không bít, không có nắp chắn hoặc phớt cao su. • Xuất xứ: Taiwan. • Quy cách: 1 cái/hộp. Hậu tố C3 biểu thị cấp khe hở trong hướng kính lớn hơn cấp khe hở thông thường. Đây là đặc điểm kỹ thuật quan trọng khi lựa chọn bạc đạn thay thế, đặc biệt đối với các cụm truyền động có yêu cầu riêng về điều kiện lắp ghép và vận hành.

VỊ TRÍ SỬ DỤNG
Bạc đạn NTN 6203C3 thuộc nhóm vòng bi phục vụ các ứng dụng truyền động và hộp số xe máy. • Trục láp: Được sử dụng tại những cụm trục truyền động có thiết kế sử dụng đúng mã bạc đạn và thông số tương ứng. • Hộp số: Làm nhiệm vụ đỡ và định vị trục quay tại vị trí được thiết kế sử dụng loại vòng bi này. • Chức năng: Hỗ trợ chuyển động quay, hạn chế ma sát giữa trục và bộ phận đỡ, đồng thời chịu tải trong giới hạn thiết kế của vòng bi. Không mặc định bạc đạn 6203C3 có thể lắp cho mọi vị trí sử dụng vòng bi kích thước 17x40x12 mm. Cần kiểm tra yêu cầu kỹ thuật của từng cụm máy trước khi thay thế.
DÒNG XE TƯƠNG THÍCH
Các dòng xe có ứng dụng cần đối chiếu với bạc đạn NTN 6203C3 gồm:
Honda

• Honda Winner. • Honda SH Ý.

Yamaha

• Yamaha Nouvo. • Yamaha Nozza.

SYM

• SYM Attila. Danh sách trên phục vụ tra cứu ứng dụng. Không mặc định tất cả phiên bản, đời xe hoặc vị trí trục láp, hộp số của những dòng xe này đều sử dụng cùng một mã bạc đạn. Khả năng tương thích có thể thay đổi theo đời xe, phiên bản, mã động cơ hoặc mã phụ tùng. Vui lòng cung cấp thông tin xe và mã bạc đạn đang sử dụng để Chuẩn Phụ Tùng hỗ trợ kiểm tra chính xác trước khi đặt hàng.

ĐẶC ĐIỂM VÀ QUY CÁCH ĐÓNG GÓI

• Thiết kế vòng bi cầu rãnh sâu, phù hợp với các ứng dụng chịu tải hướng kính và tải dọc trục trong giới hạn thiết kế. • Kết cấu không bít, cần được sử dụng trong điều kiện bôi trơn phù hợp với thiết kế cụm máy. • Bạc đạn được đóng trong túi nilon kín nhằm duy trì lớp dầu chống gỉ trong quá trình bảo quản. • Hộp sản phẩm có thông tin nhận diện NTN, tem hologram và mã QR hỗ trợ kiểm tra sản phẩm. • Quy cách đóng gói gồm một bạc đạn trong mỗi hộp.

LƯU Ý KHI ĐỐI CHIẾU BẠC ĐẠN

• Kiểm tra đầy đủ mã 6203C3. Không mặc định các mã 6203, 6203C3, 6203LLU hoặc những phiên bản có hậu tố khác có thể thay thế trực tiếp cho nhau. • Xác nhận kích thước 17x40x12 mm, cấp khe hở C3 và kết cấu không bít. • Đối chiếu vị trí lắp thực tế là trục láp hay hộp số theo từng dòng xe. • Mã tham chiếu 91006-K56 cần được đối chiếu với mã phụ tùng đầy đủ, bao gồm hậu tố nếu có. Không sử dụng riêng phần mã này để kết luận khả năng thay thế tương đương. • Khi kiểm tra sản phẩm, có thể sử dụng ứng dụng Authenti Bear để quét mã QR trên hộp NTN theo hướng dẫn xác thực tương ứng. • Đối với sản phẩm chưa lắp đặt, nên giữ nguyên bao bì bảo quản để hạn chế bụi bẩn và ảnh hưởng đến lớp dầu chống gỉ.

MUA LẺ VÀ SỈ TẠI CHUẨN PHỤ TÙNG
Chuẩn Phụ Tùng cung cấp bạc đạn NTN 6203C3 cho khách mua lẻ, cửa hàng phụ tùng, tiệm sửa xe và đại lý. Khách hàng có thể cung cấp mã bạc đạn cũ hoặc thông tin xe để được hỗ trợ đối chiếu trước khi lựa chọn.
