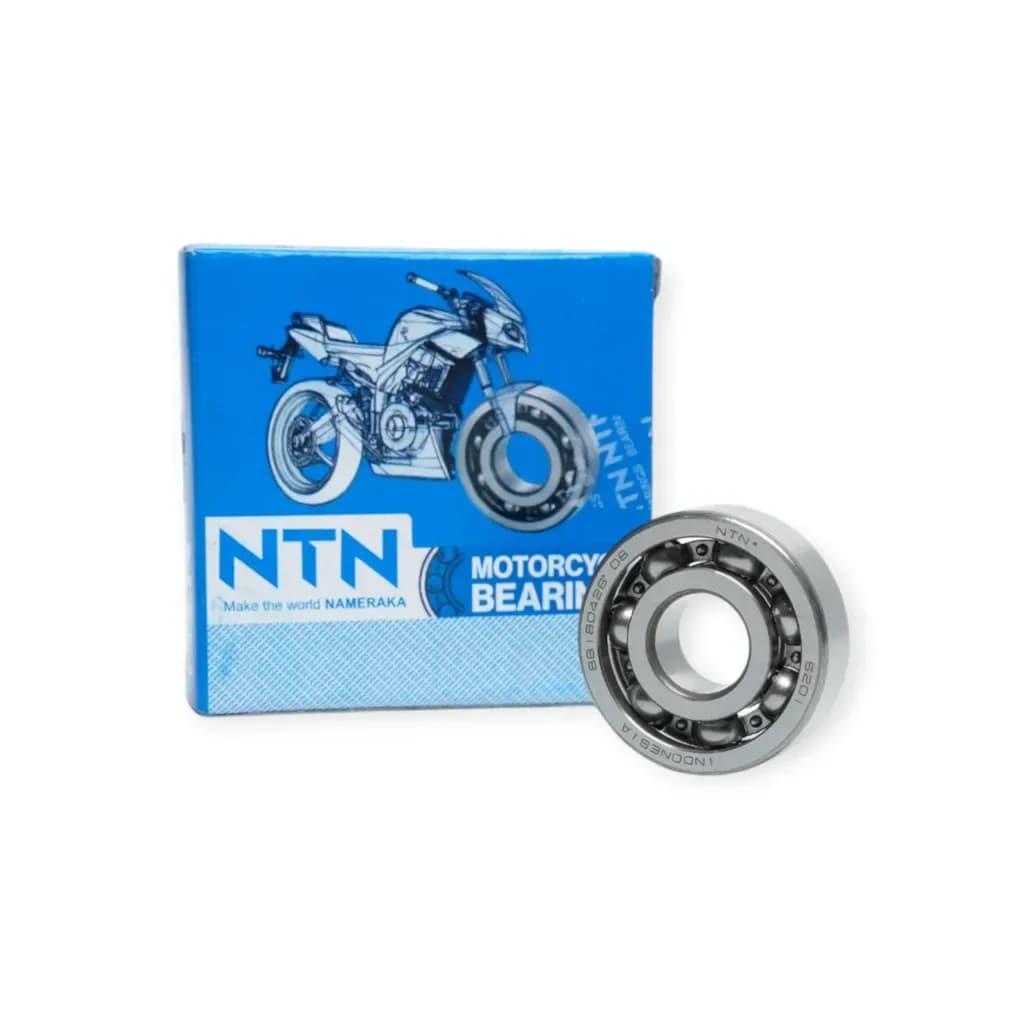

Bạc đạn NTN 6201U2XZ 12x32x10 trục truyền động Wave, Dream, Winner

• Thương hiệu: NTN. Xuất xứ: Indonesia.

• Mã bạc đạn: 6201U2XZ.

• Kích thước: 12x32x10 mm.

• Chủng loại: Vòng bi cầu rãnh sâu, sử dụng trong động cơ xe máy.

• Vị trí sử dụng: Trục thứ cấp hộp số hoặc trục tạ phụ, tùy dòng xe.

• Ứng dụng: Honda Wave, Dream, Future, Blade và nhóm xe Winner 150, Winner X, Sonic 150R.

• Quy cách: 1 bạc đạn. Cần đối chiếu chính xác vị trí lắp, mã phụ tùng và phiên bản xe trước khi thay thế.

BẠC ĐẠN NTN 6201U2XZ – VÒNG BI TRỤC TRUYỀN ĐỘNG VÀ TRỤC TẠ PHỤ XE MÁY
Bạc đạn NTN 6201U2XZ là vòng bi cầu rãnh sâu có kích thước 12x32x10 mm, được sử dụng tại các vị trí đỡ trục bên trong động cơ xe máy. Tùy cấu tạo từng dòng xe, sản phẩm có thể được sử dụng cho trục truyền động thứ cấp của hộp số hoặc trục tạ phụ động cơ.
Sản phẩm có ứng dụng trên nhiều dòng xe Honda như Wave, Dream, Future, Blade và một số mẫu xe côn tay sử dụng động cơ DOHC 150cc.
MÃ BẠC ĐẠN VÀ THÔNG SỐ

• Thương hiệu: NTN.

• Mã bạc đạn: 6201U2XZ.

• Loại: Vòng bi cầu rãnh sâu một dãy.

• Đường kính trong: 12 mm.

• Đường kính ngoài: 32 mm.

• Chiều rộng: 10 mm.

• Kích thước tổng thể: 12x32x10 mm.

• Xuất xứ: Indonesia.

• Quy cách: 1 bạc đạn.

• Mã OEM tham khảo cần đối chiếu theo ứng dụng: 91007-KTN-921, 91007-KPZ-901, 96100-62010-00, 96140-62010-00, 96150-62010-10.

VỊ TRÍ SỬ DỤNG

1. Trục truyền động thứ cấp của hộp số

Trên các dòng xe sử dụng vị trí lắp này, bạc đạn đóng vai trò gối đỡ trục thứ cấp, còn gọi là trục ra hộp số hoặc trục nhông trước.

• Đỡ và định vị trục truyền động trong quá trình vận hành.

• Tiếp nhận tải trọng hướng kính phát sinh từ hoạt động truyền động và sự ăn khớp của các bánh răng.

• Giúp trục quay ổn định và hạn chế ma sát tại vị trí gối đỡ.

• Phối hợp với các chi tiết khác để duy trì hoạt động của cụm truyền động.

2. Trục tạ phụ động cơ

Trên một số dòng xe côn tay Honda DOHC 150cc, bạc đạn 6201U2XZ được sử dụng tại vị trí bên trái của trục tạ phụ, còn gọi là balancer shaft.
Trục tạ phụ thuộc hệ thống cân bằng động cơ, có chức năng hỗ trợ giảm rung động phát sinh trong quá trình vận hành. Bạc đạn giúp đỡ và duy trì chuyển động quay ổn định của trục tại vị trí lắp đặt.
DÒNG XE TƯƠNG THÍCH
Honda – Vị trí trục thứ cấp hộp số

• Honda Wave Alpha 100/110.

• Honda Wave RSX.

• Honda Future 125.

• Honda Future Neo.

• Honda Future X.

• Honda Future FI.

• Honda Super Dream.

• Honda Blade 110.

• Honda Super Cub 125.

• Honda CT125.

• Honda MSX 125.

• Honda Monkey 125.

Honda – Vị trí trục tạ phụ động cơ

• Honda Winner 150.

• Honda Winner X.

• Honda Sonic 150R.

• Honda CB150R phiên bản sử dụng cấu hình động cơ tương ứng.

Đối với nhóm động cơ DOHC 150cc nêu trên, cấu hình bạc đạn trục tạ phụ được mô tả gồm 6201U2XZ bên trái và 6301U2XZ bên phải. Hai mã này khác nhau và không được sử dụng thay thế cho nhau chỉ dựa vào vị trí hoặc hình dạng.
Khả năng tương thích có thể thay đổi theo đời xe, phiên bản, mã động cơ hoặc mã phụ tùng. Vui lòng cung cấp thông tin xe để Chuẩn Phụ Tùng hỗ trợ kiểm tra chính xác trước khi đặt hàng.
ĐẶC ĐIỂM VÀ CÔNG DỤNG

• Thuộc dòng vòng bi cầu rãnh sâu, phù hợp với chức năng đỡ trục quay và tiếp nhận tải trọng hướng kính.

• Có kích thước tiêu chuẩn 12x32x10 mm, thuận tiện cho việc kiểm tra và đối chiếu khi thay thế.

• Được sử dụng tại các vị trí truyền động hoặc cân bằng động cơ tùy theo thiết kế của từng dòng xe.

• Có thông tin nhận diện thương hiệu, mã bạc đạn và xuất xứ trên sản phẩm hoặc bao bì tương ứng.

LƯU Ý KHI ĐỐI CHIẾU BẠC ĐẠN

• Kiểm tra đầy đủ mã 6201U2XZ, bao gồm hậu tố U2XZ. Không mặc định các loại bạc đạn mang mã 6201 với hậu tố khác có thể thay thế trực tiếp.

• Đối chiếu kích thước 12x32x10 mm với bạc đạn đang sử dụng.

• Xác định đúng vị trí lắp là trục thứ cấp hộp số hay trục tạ phụ động cơ.

• Kiểm tra mã phụ tùng OEM tương ứng với đời xe và vị trí lắp trước khi thay thế.

• Không lựa chọn bạc đạn chỉ dựa trên kích thước hoặc tên dòng xe. Cần kiểm tra thêm cấu hình kỹ thuật và mã bạc đạn.

• Với các dòng xe sử dụng cặp bạc đạn trục tạ phụ, cần phân biệt mã bạc đạn bên trái và bên phải.

• Kiểm tra tình trạng bao bì, ký hiệu trên bạc đạn và mã sản phẩm khi nhận hàng.
