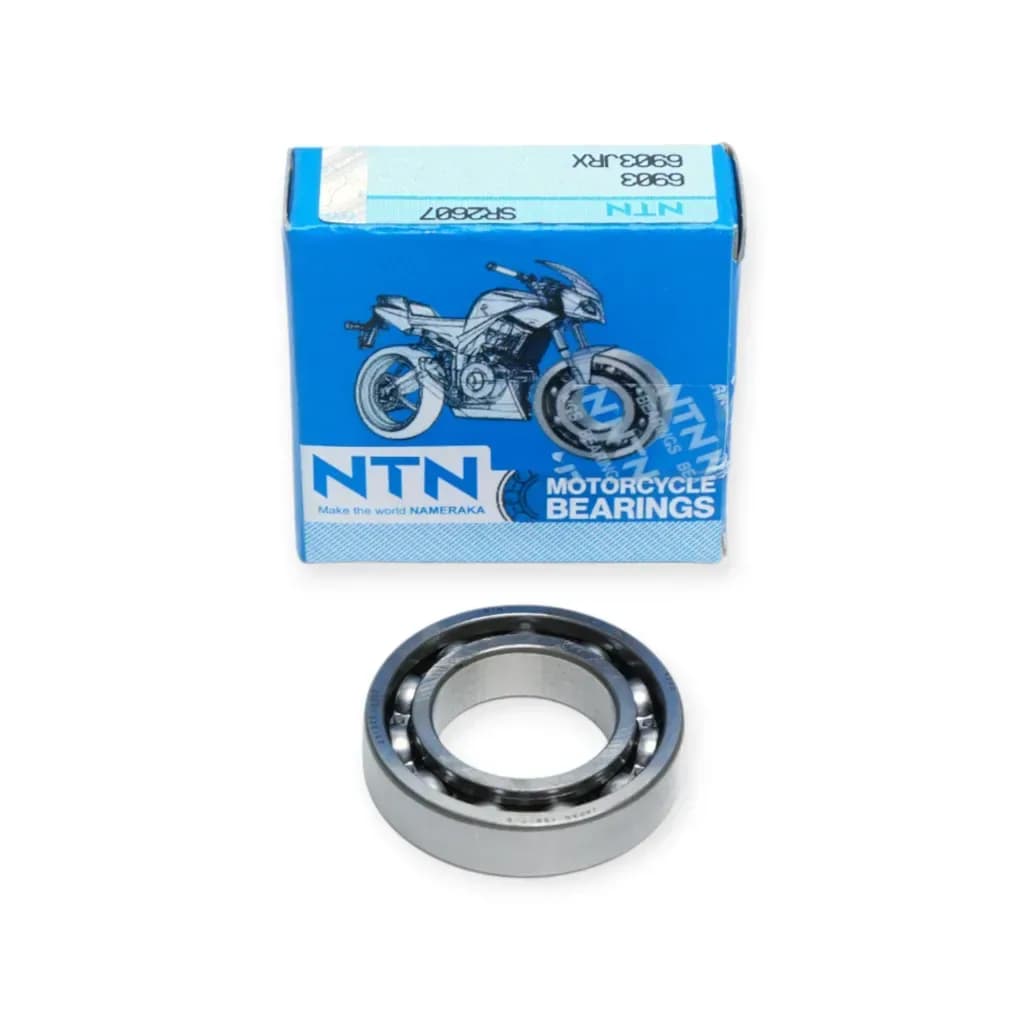

Bạc đạn ly hợp NTN 6903JRX Winner, Winner X, Sonic 150

• Loại sản phẩm: Bạc đạn ly hợp xe máy, còn gọi là vòng bi ép nồi hoặc bạc đạn mâm ép ly hợp.

• Thương hiệu: NTN. Xuất xứ: Nhật Bản (Japan).

• Mã bạc đạn: NTN 6903JRX.

• Kích thước: 17x30x7 mm.

• Vị trí lắp: Mâm ép ly hợp (nồi côn), tiếp nhận lực từ ti ép nồi khi bóp và nhả côn.

• Dòng xe: Honda Winner, Winner X và Sonic 150.

• Mã phụ tùng tham chiếu: 91008-KSP-911, 91008-KRH-901. Cần đối chiếu mã và phiên bản xe trước khi lắp đặt.

BẠC ĐẠN LY HỢP NTN 6903JRX CHO WINNER, WINNER X, SONIC 150
Bạc đạn ly hợp NTN 6903JRX là vòng bi sử dụng tại cụm mâm ép ly hợp của xe máy Honda Winner, Winner X và Sonic 150. Sản phẩm có kích thước 17x30x7 mm, được thiết kế để làm việc tại vị trí tiếp nhận lực ép từ cơ cấu điều khiển ly hợp khi người lái bóp và nhả tay côn.
Đây là phụ tùng cần đối chiếu chính xác mã bạc đạn, kích thước và vị trí lắp khi sửa chữa hoặc thay thế các chi tiết trong cụm ly hợp xe máy.
MÃ BẠC ĐẠN VÀ THÔNG SỐ

• Thương hiệu: NTN.

• Mã bạc đạn: 6903JRX.

• Kích thước: 17x30x7 mm.

• Đường kính trong: 17 mm.

• Đường kính ngoài: 30 mm.

• Bề rộng: 7 mm.

• Xuất xứ: Japan (Nhật Bản).

• Loại phụ tùng: Bạc đạn ly hợp xe máy.

• Tên gọi khác: Vòng bi ly hợp, bạc đạn ép nồi, vòng bi mâm ép ly hợp.

• Mã phụ tùng tham chiếu: 91008-KSP-911, 91008-KRH-901.

Mã 6903JRX cần được giữ nguyên khi tra cứu. Không nên lựa chọn vòng bi khác chỉ dựa trên kích thước 17x30x7 mm mà chưa kiểm tra đầy đủ mã và đặc tính kỹ thuật.
VỊ TRÍ SỬ DỤNG
Bạc đạn NTN 6903JRX được lắp tại mâm ép ly hợp, thuộc hệ thống ly hợp của động cơ xe máy sử dụng côn tay.
Khi người lái bóp tay côn, cơ cấu điều khiển truyền lực đến ti ép nồi để tác động lên mâm ép ly hợp. Vòng bi tại vị trí này giúp các chi tiết trong cơ cấu ép ly hợp làm việc với nhau khi có chuyển động quay tương đối và lực ép dọc trục.
Chức năng chính:

• Tiếp nhận lực tác động từ cơ cấu ép ly hợp.

• Hỗ trợ chuyển động tương đối giữa các chi tiết trong quá trình điều khiển ly hợp.

• Giảm ma sát tại vị trí tiếp xúc giữa cơ cấu ép và bộ phận quay.

• Góp phần duy trì hoạt động ổn định của cơ cấu đóng và ngắt ly hợp khi các chi tiết liên quan ở tình trạng kỹ thuật phù hợp.

Hậu tố JRX là một phần của mã sản phẩm. Đặc điểm được giới thiệu của phiên bản này là sử dụng rế được nhiệt luyện đặc biệt, hướng đến điều kiện làm việc của cơ cấu ép ly hợp.
DÒNG XE TƯƠNG THÍCH
Ứng dụng của bạc đạn NTN 6903JRX trong cụm ly hợp các dòng xe Honda:

• Honda Winner.

• Honda Winner X.

• Honda Sonic 150.

Mã phụ tùng tham chiếu khi tra cứu:

• 91008-KSP-911.

• 91008-KRH-901.

Khả năng tương thích có thể thay đổi theo đời xe, phiên bản, mã động cơ hoặc mã phụ tùng. Vui lòng cung cấp thông tin xe để Chuẩn Phụ Tùng hỗ trợ kiểm tra chính xác trước khi đặt hàng.
ĐẶC ĐIỂM SẢN PHẨM

• Sử dụng mã bạc đạn NTN 6903JRX, thuận tiện khi tra cứu và đối chiếu phụ tùng.

• Kích thước 17x30x7 mm, phù hợp để kiểm tra với bạc đạn đang sử dụng.

• Rế được giới thiệu có công nghệ nhiệt luyện đặc biệt dành cho điều kiện làm việc của vòng bi.

• Sản phẩm được đóng gói trong túi nilon kín nhằm hạn chế thất thoát lớp dầu chống gỉ trong quá trình bảo quản.

• Vòng ngoài có các thông tin nhận diện như mã bạc đạn, nhà sản xuất và xuất xứ.

LƯU Ý KHI ĐỐI CHIẾU BẠC ĐẠN

• Kiểm tra đầy đủ mã 6903JRX, bao gồm hậu tố JRX. Không tự động thay thế bằng vòng bi 6903 có hậu tố khác.

• Đối chiếu kích thước 17x30x7 mm với bạc đạn cần thay thế.

• Xác nhận vị trí lắp tại mâm ép ly hợp, tránh nhầm với bạc đạn hộp số, trục khuỷu hoặc các vị trí khác trong động cơ.

• Kiểm tra mã phụ tùng tham chiếu 91008-KSP-911 hoặc 91008-KRH-901 kết hợp với đời xe và cấu hình ly hợp thực tế.

• Khi nhận sản phẩm, có thể kiểm tra các thông tin nhận diện trên vòng bi và bao bì. Đối với hộp có tem xác thực tương ứng, sử dụng ứng dụng xác thực được chỉ định để kiểm tra mã QR.

• Bảo quản vòng bi trong bao bì kín trước khi lắp đặt, tránh bụi bẩn, độ ẩm và tác động làm ảnh hưởng đến bề mặt làm việc.

MUA LẺ VÀ SỈ TẠI CHUẨN PHỤ TÙNG
Chuẩn Phụ Tùng cung cấp bạc đạn ly hợp NTN 6903JRX cho khách mua lẻ, cửa hàng phụ tùng, tiệm sửa xe và đại lý. Khách hàng có thể cung cấp mã bạc đạn hoặc thông tin xe để được hỗ trợ đối chiếu trước khi mua.
